Eine elektrostatische Entladung von weniger als 100 Volt kann einen Halbleiterchip zerstören – und Sie spüren erst ab etwa 3.500 Volt überhaupt etwas. Zwischen diesen beiden Schwellen liegt das Risiko, das jedes Unternehmen trägt, das elektronische Bauteile versendet, lagert oder transportiert. ESD-Schutzverpackungen sind die technische Antwort auf dieses unsichtbare Problem. Dieser Grundlagenartikel erklärt, wie elektrostatische Entladung entsteht, welche Verpackungslösungen wirksam schützen und worauf Sie bei Materialwahl, Normkonformität und Versandprozess achten müssen.

Das Wichtigste in Kürze

• Elektrostatische Entladungen (ESD) können empfindliche Bauteile bereits ab unter 100 V schädigen – oft ohne sichtbare Spuren.
• ESD-Schutzverpackungen arbeiten mit drei Mechanismen: leitfähig, ableitfähig und abschirmend – jeder hat seinen spezifischen Einsatzbereich.
• Antistatisch ist nicht gleich ESD-geschützt: Die Verwechslung dieser Begriffe ist einer der häufigsten Fehler in der Praxis.
• Die Normenreihe IEC 61340 und ANSI/ESD S20.20 definieren verbindliche Grenzwerte für Oberflächenwiderstand und Materialklassen.
• Innere und äußere Verpackung müssen als System aufeinander abgestimmt sein – ein einzelner ESD-Beutel reicht für den Versand selten aus.
• In Deutschland fielen 2023 rund 17,9 Mio. Tonnen Verpackungsabfälle an – Mehrwegsysteme und Materialoptimierung sind auch bei ESD-Verpackungen ökologisch sinnvoll.

Lesezeit: 16 Minuten

Inhaltsverzeichnis

1. Was ist ESD und warum ist elektrostatische Entladung so gefährlich für Elektronik?
2. ESD-Schutzverpackungen im Überblick: Definition, Schutzmechanismen und Abgrenzung
3. Materialien und Bauformen: Vom ESD-Beutel bis zur maßgeschneiderten Schaumstoffeinlage
4. Normen und Kennzeichnungen: IEC 61340, ANSI/ESD S20.20 und das ESD-Symbol richtig verstehen
5. Themenlandkarte: Alle Aspekte rund um ESD-Schutzverpackungen auf einen Blick
6. Praxisleitfaden: ESD-gerechter Versand und Lagerung Schritt für Schritt
7. Branchen und Anwendungsfelder: Wo ESD-Schutzverpackungen unverzichtbar sind
8. Nachhaltigkeit und ESD-Schutz: Umweltbewusste Lösungen für den Elektronikversand
9. Häufige Fragen zu ESD-Schutzverpackungen (FAQ)

Was ist ESD und warum ist elektrostatische Entladung so gefährlich für Elektronik?

Der Begriff ESD steht für Electrostatic Discharge – die plötzliche Entladung statischer Elektrizität zwischen zwei Objekten mit unterschiedlichem Potenzial. Was im Alltag als harmloses Kribbeln am Türgriff wahrgenommen wird, kann in der Elektronik katastrophale Folgen haben.

Elektrostatische Aufladung entsteht durch triboelektrische Effekte: Reibung, Trennung oder Kontakt zwischen Materialien verschiebt Elektronen von einer Oberfläche auf die andere. Beim Laufen über einen Teppichboden können Spannungen von bis zu 35.000 Volt entstehen. Selbst das Abziehen einer Folie von einer Rolle erzeugt mehrere tausend Volt.

Das Problem: Moderne Halbleiterbauteile haben Zerstörungsschwellen von teils unter 100 Volt. MOSFET-Transistoren, empfindliche ICs und Mikroprozessoren können durch Spannungen geschädigt werden, die kein Mensch wahrnimmt. Die menschliche Wahrnehmungsschwelle liegt bei etwa 3.500 Volt – das ist ein Vielfaches dessen, was ein Bauteil zerstört.

Besonders tückisch sind latente ESD-Schäden. Dabei wird ein Bauteil nicht sofort zerstört, sondern vorgeschädigt. Es besteht den Funktionstest, wird ausgeliefert – und fällt Wochen oder Monate später im Feld aus. Diese latenten Defekte sind schwer zu diagnostizieren und noch schwerer einem bestimmten Ereignis zuzuordnen.

Die wirtschaftlichen Folgen summieren sich schnell: Reklamationen und Garantieabwicklungen, ungeplante Produktionsausfälle, Nachlieferungen und der schwer quantifizierbare Reputationsschaden bei Kunden. Erfahrungsgemäß unterschätzen viele Unternehmen die kumulierten Kosten von ESD-Schäden, weil der einzelne Vorfall oft nicht als solcher erkannt wird.

ESD-Schutzverpackungen im Überblick: Definition, Schutzmechanismen und Abgrenzung

Nicht jede Verpackung, die als „antistatisch“ gelabelt ist, bietet tatsächlich ESD-Schutz. Die Unterschiede zwischen den Schutzmechanismen sind technisch klar definiert – und in der Praxis entscheidend.

Eine ESD-Schutzverpackung ist eine Verpackung, die elektronische Bauteile vor Schäden durch elektrostatische Entladung schützt. Sie tut das durch kontrollierte Ableitung von Ladungen, durch Abschirmung gegen externe Felder oder durch die Verhinderung von Aufladung an der Verpackungsoberfläche. Entscheidend ist: Der Schutz muss messbar sein und definierten Normanforderungen entsprechen.

Die drei zentralen Schutzmechanismen unterscheiden sich durch den Oberflächenwiderstand des Materials und die Art, wie sie Ladungen behandeln:

Schutzmechanismen von ESD-Verpackungen im Vergleich

Eigenschaft	Leitfähig (Conductive)	Ableitfähig (Dissipative)	Abschirmend (Shielding)	Antistatisch (Low Charging)
Oberflächenwiderstand	\< 10⁴ Ω	10⁴ – 10¹¹ Ω	variiert (Schichtaufbau)	> 10¹¹ Ω (geringe Aufladung)
Funktion	Leitet Ladung schnell ab	Leitet Ladung kontrolliert langsam ab	Bildet Faradayschen Käfig gegen externe Felder	Verhindert triboelektrische Aufladung
Typisches Material	Carbon-gefüllter Schaum, leitfähige PE-Folie	ESD-PE (rosa), dissipative Wellpappe	Metallisierter Beutel, Aluminium-Laminat	Antistatisch beschichtete Standardfolie
Einsatzzweck	Direkte Aufnahme hochempfindlicher Bauteile	Innere Verpackung, Polsterung, Trays	Transport und Versand (Schutz gegen externe Entladungen)	Staubschutz, leichte Oberflächenbehandlung

Die häufigste Verwechslung in der Praxis: Antistatisch wird mit ESD-geschützt gleichgesetzt. Antistatische Materialien verhindern lediglich, dass sich die Verpackung selbst auflädt. Sie bieten aber weder Ableitung noch Abschirmung. Für den Versand empfindlicher Bauteile reicht eine antistatische Verpackung allein nicht aus.

Für den zuverlässigen Transportschutz empfindlicher Elektronik brauchen Sie in der Regel eine Kombination: eine abschirmende Außenverpackung, die das Bauteil vor externen Entladungen schützt, und eine leitfähige oder ableitfähige Innenverpackung, die direkten Kontakt mit dem Bauteil hat und Ladungen kontrolliert ableitet.

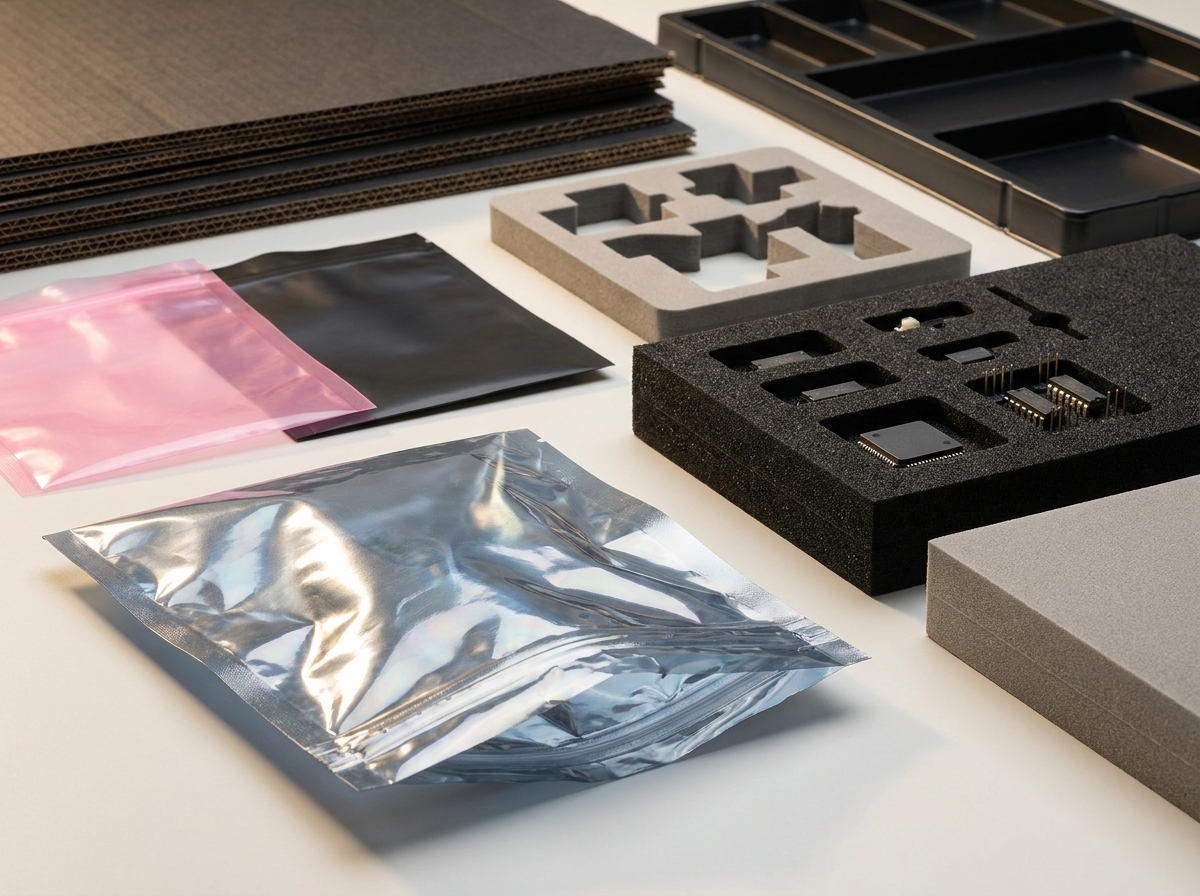

Materialien und Bauformen: Vom ESD-Beutel bis zur maßgeschneiderten Schaumstoffeinlage

Der Markt bietet eine breite Palette von ESD-Verpackungsmaterialien. Die richtige Wahl hängt von der Empfindlichkeitsklasse der Bauteile, der Versandstrecke und den Anforderungen an Wiederverwendbarkeit ab.

Metallisierte Abschirmbeutel (auch Shielding Bags genannt) bestehen aus mehreren Schichten: Polyester, eine hauchdünne Metallschicht und eine innere Polyethylen-Schicht. Sie bilden einen Faradayschen Käfig und schützen das Bauteil vor externen elektrostatischen Feldern. Diese Beutel sind der Standard für den Versand von Leiterplatten, ICs und anderen empfindlichen Komponenten.

Rosa und schwarze PE-Beutel werden oft verwechselt, haben aber unterschiedliche Funktionen. Rosa PE-Beutel sind in der Regel ableitfähig oder antistatisch – sie verhindern Aufladung, bieten aber keine Abschirmung. Schwarze PE-Beutel sind häufig leitfähig und werden für die direkte Aufnahme empfindlicher Bauteile verwendet. Die Farbe allein sagt noch nichts über die Schutzklasse aus – entscheidend ist der gemessene Oberflächenwiderstand.

ESD-Schaumstoffeinlagen gibt es in leitfähiger und ableitfähiger Ausführung. Leitfähiger Schaum (typischerweise schwarz, mit Carbon-Partikeln) wird zum Einstecken von IC-Pins oder zur direkten Bauteilaufnahme verwendet. Ableitfähiger Schaum eignet sich als Polsterung und Fixierung in Transportverpackungen. Die Kombination aus mechanischem Schutz und ESD-Eigenschaft macht Schaumstoffeinlagen zum vielseitigsten Verpackungselement.

ESD-Kartonagen und Wellpappe mit leitfähiger Beschichtung oder Imprägnierung verbinden die Vorteile der bewährten Wellpappe – Stabilität, geringes Gewicht, Bedruckbarkeit – mit ESD-Schutz. Sie kommen als Versandkartons, Zwischenlagen und Stanzteile zum Einsatz.

ESD-Trays und Mehrwegbehälter werden bevorzugt in der Produktion und Intralogistik eingesetzt. Sie ermöglichen die definierte Positionierung von Bauteilen und lassen sich hundertfach wiederverwenden. Für automatisierte Bestückungslinien sind genormte Tray-Formate oft Pflicht.

Membranverpackungen stellen eine Sonderform dar: Zwei gespannte Folien fixieren das Bauteil berührungsfrei in der Schwebe. Das eliminiert mechanische Belastung und Oberflächenkontakt vollständig. Erfahrungsgemäß ist diese Bauform besonders geeignet für optische Komponenten und hochempfindliche Baugruppen mit empfindlichen Oberflächen.

Bei individuellen Anforderungen stoßen Standardlösungen an ihre Grenzen. Maßgeschneiderte Stanzteile und Zuschnitte aus ESD-fähigen Materialien bieten exakt die Passform und den Schutzmechanismus, den das jeweilige Bauteil erfordert. Wer über eine eigene Produktion von Stanzteilen und Stanzzuschnitten verfügt, kann solche Lösungen ohne lange Vorlaufzeiten und Mindeststückzahlen realisieren.

Normen und Kennzeichnungen: IEC 61340, ANSI/ESD S20.20 und das ESD-Symbol richtig verstehen

Wer ESD-Schutzverpackungen beschafft oder spezifiziert, muss die relevanten Normen kennen. Sie definieren, welche Materialeigenschaften erforderlich sind, wie gemessen wird und was die Kennzeichnungssymbole bedeuten.

Die zentrale internationale Normenreihe ist IEC 61340. Für Verpackungen besonders relevant sind IEC 61340-5-1 (Schutz von elektronischen Bauelementen – allgemeine Anforderungen), IEC 61340-5-3 (Eigenschaften und Anforderungsprüfungen für Verpackungen) und die europäisch harmonisierte DIN EN 61340. In Nordamerika und bei vielen internationalen Kunden gilt zusätzlich ANSI/ESD S20.20 als Referenz für ESD-Kontrollprogramme.

Die beiden zentralen Messgrößen sind der Oberflächenwiderstand und der Volumenwiderstand. Der Oberflächenwiderstand bestimmt, wie schnell sich Ladungen über die Verpackungsoberfläche verteilen und ableiten. Die Grenzwerte orientieren sich an den Materialklassen: leitfähig (\< 10⁴ Ω), ableitfähig (10⁴ bis \< 10¹¹ Ω) und isolierend (≥ 10¹¹ Ω). Diese Werte müssen unter definierten Klimabedingungen gemessen werden, typischerweise bei 23 °C und 25 % relativer Luftfeuchte.

Bei der Kennzeichnung begegnen Ihnen zwei Symbole, die häufig verwechselt werden: Das gelbe Warndreieck mit dem Blitzsymbol und dem Zusatz „Achtung – elektrostatisch empfindliche Bauelemente“ kennzeichnet empfindliche Bauteile und die Bereiche, in denen sie gehandhabt werden. Es warnt, schützt aber nicht. Das ESD-Schutzzeichen – eine Hand in einem Dreieck mit Bogen – kennzeichnet dagegen Materialien und Ausrüstungen, die ESD-Schutz bieten. Nur Verpackungen mit diesem Zeichen sind tatsächlich als Schutzverpackung qualifiziert.

Für die Dokumentation und Rückverfolgbarkeit verlangen viele Abnehmer in der Lieferkette, dass ESD-Verpackungsmaterialien mit Chargennummern, Prüfzertifikaten und Datenblättern geliefert werden. Insbesondere bei Audits nach IATF 16949 (Automotive) oder ISO 13485 (Medizintechnik) wird geprüft, ob die eingesetzten Verpackungen die spezifizierten ESD-Anforderungen nachweislich erfüllen.

In der Praxis empfehlen wir, zertifizierte Verpackungslösungen zu bevorzugen und die Prüfdaten im Wareneingangsprozess stichprobenartig zu verifizieren. Der Oberflächenwiderstand kann mit vergleichsweise einfachen Messgeräten vor Ort geprüft werden – ein sinnvoller Schritt, wenn Sie regelmäßig ESD-empfindliche Ware versenden.

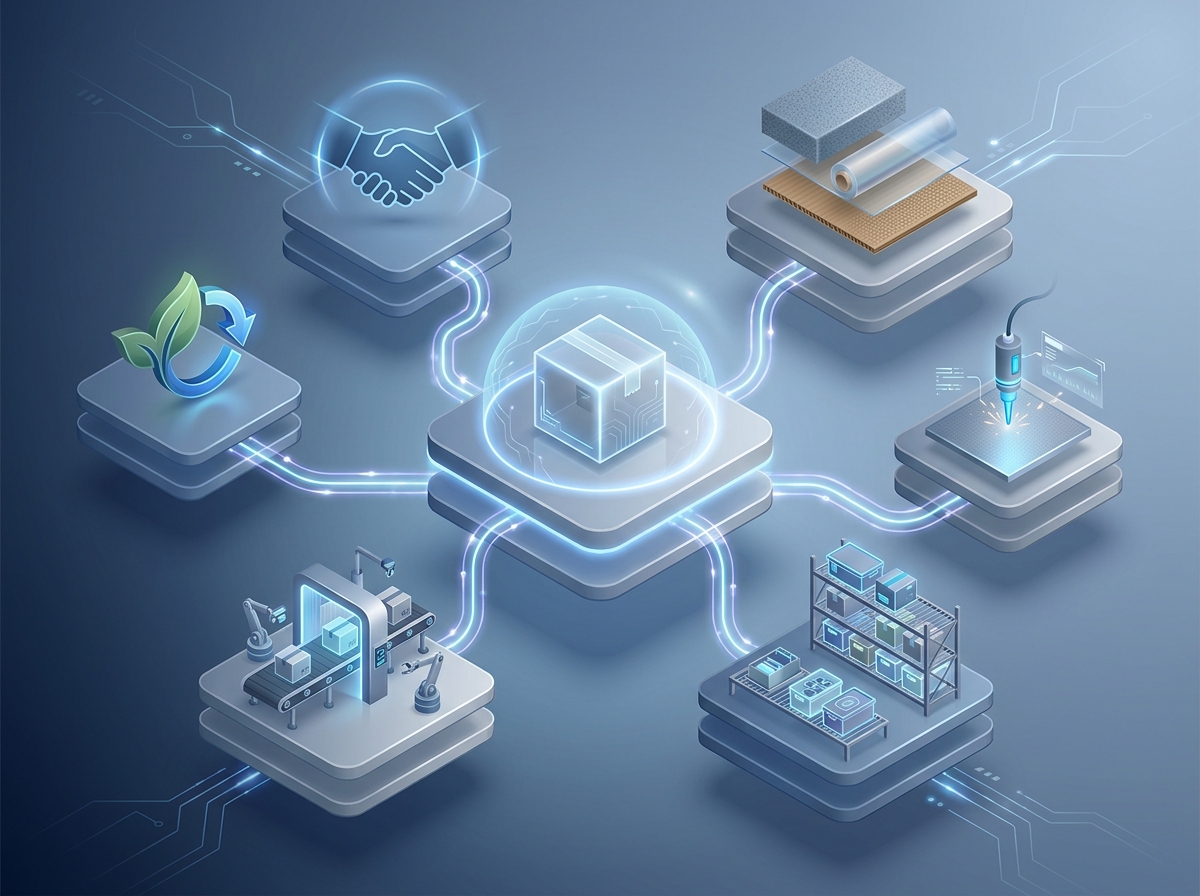

Themenlandkarte: Alle Aspekte rund um ESD-Schutzverpackungen auf einen Blick

ESD-Schutzverpackung ist kein isoliertes Thema, sondern Teil eines Gesamtsystems aus Materialwissen, Normkonformität, Prozessgestaltung und Infrastruktur. Die folgende Themenlandkarte ordnet die zentralen Aspekte ein und zeigt, wie sie zusammenhängen.

Themenlandkarte ESD-Schutzverpackungen – Kernthemen und angrenzende Bereiche

Themenbereich	Kernaspekte	Verbindung zur Verpackung
Physikalische Grundlagen	Triboelektrik, Spannungspotenziale, Entlademodelle (HBM, CDM, MM)	Bestimmt, welcher Schutzmechanismus erforderlich ist
Materialien & Bauformen	Beutel, Schäume, Kartonagen, Trays, Membranverpackungen, Stanzteile	Direkte Produktauswahl für den jeweiligen Anwendungsfall
Normen & Prüfung	IEC 61340, ANSI/ESD S20.20, DIN EN 61340, Widerstandsmessung	Definiert messbare Anforderungen an Verpackungsmaterialien
ESD Protected Area (EPA)	Bodenbeläge, Regale, Ionisatoren, Klimatisierung, Zugangskontrollen	Verpackung und EPA müssen als System funktionieren
Personenerdung	ESD-Armbänder, ESD-Schuhe, ESD-Kleidung, Erdungspunkte	Wer verpackt, muss selbst geerdet sein – sonst wird die Verpackung wirkungslos
Versandprozess	Innenverpackung, Außenverpackung, Füllmaterial, Verschluss, Kennzeichnung	Der Verpackungsprozess selbst ist ESD-kritisch
Lagerung	Luftfeuchte, ESD-gerechte Regalsysteme, Temperaturkontrolle, Lagerdauer	Verpackung muss auch langfristige Lagerbedingungen abdecken
Nachhaltigkeit	Recyclingfähigkeit, Mehrwegsysteme, Materialreduktion, biobasierte Alternativen	Spannungsfeld zwischen ESD-Additiven und Kreislauffähigkeit
Branchenanforderungen	Automotive (IATF), Medizin (ISO 13485), Aerospace, E-Commerce	Branchenspezifische Zusatznormen beeinflussen die Verpackungsspezifikation
Verpackungsmaschinen	Beutelschweißer, Vakuumverpackung, Stretch-Wickler, Packplätze	Maschinen müssen ESD-konform sein, wenn sie ESD-Ware verarbeiten

Diese Themenlandkarte zeigt: ESD-Schutz ist ein Systemproblem. Die beste Verpackung verliert ihre Wirkung, wenn der Verpackungsprozess nicht ESD-gerecht gestaltet ist, die Lagerung nicht stimmt oder die Personenerdung fehlt. Gleichzeitig gilt: Ohne die richtige Verpackung sind alle anderen Maßnahmen wirkungslos, sobald das Bauteil den geschützten Bereich verlässt.

Wer das Thema vollständig beherrschen will, muss diese Bereiche nicht alle selbst abdecken – aber verstehen, wo die Schnittstellen liegen. Ein Verpackungspartner, der das Komplettangebot aus einer Hand bietet – von ESD-Kartonagen über Schaumstoffeinlagen und Füllmaterialien bis hin zur Packplatzausstattung – reduziert Schnittstellenrisiken erheblich.

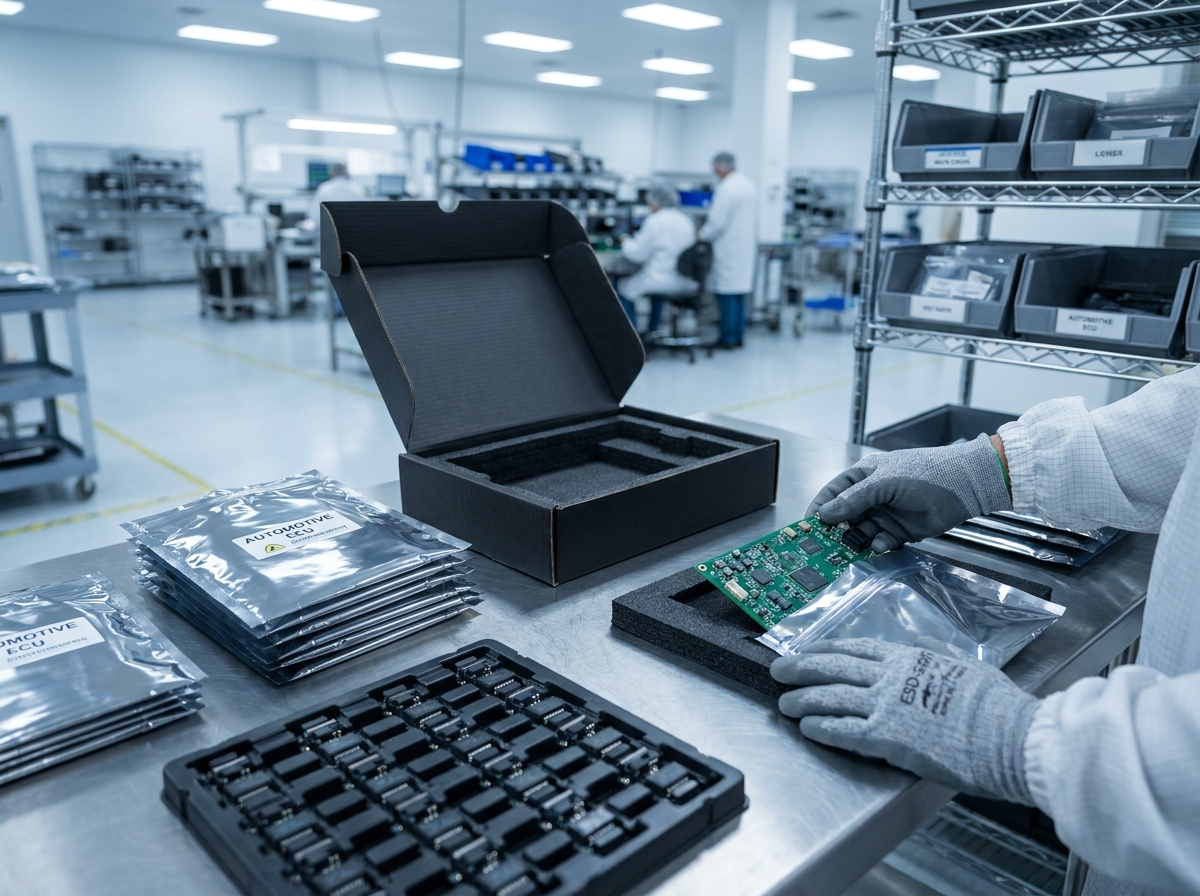

Praxisleitfaden: ESD-gerechter Versand und Lagerung Schritt für Schritt

Die Theorie ist geklärt. Jetzt geht es um die Umsetzung: Wie sieht ein ESD-konformer Verpackungs- und Versandprozess konkret aus – und wo passieren die häufigsten Fehler?

• Bauteil identifizieren und Empfindlichkeitsklasse bestimmen: Prüfen Sie das Datenblatt des Bauteils auf die ESD-Empfindlichkeitsklasse (HBM – Human Body Model und CDM – Charged Device Model). Die Klasse bestimmt den erforderlichen Schutzlevel.
• Primärverpackung wählen (direkter Bauteilschutz): Leitfähiger oder ableitfähiger Schaum, leitfähiger Beutel oder Tray – das Material muss in direktem Kontakt mit dem Bauteil stehen und Ladungen kontrolliert ableiten.
• Abschirmende Sekundärverpackung auswählen: Metallisierter Abschirmbeutel oder ESD-Karton mit leitfähiger Beschichtung – diese Schicht schützt vor externen elektrostatischen Feldern während Transport und Lagerung.
• Füllmaterial und Polsterung ESD-konform ergänzen: Verwenden Sie ausschließlich ESD-konforme Polstermaterialien. Herkömmliche Luftpolsterfolie, Styroporchips oder unbehandelte Schaumstoffstreifen laden sich triboelektrisch auf und können das Bauteil gefährden.
• Verpackung verschließen und kennzeichnen: Verwenden Sie ESD-konformes Klebeband. Herkömmliches Paketklebeband kann beim Abrollen hohe Spannungen erzeugen. Bringen Sie das ESD-Schutzzeichen und ggf. das Warnsymbol an.
• Verpackungsprozess absichern: Die Person, die verpackt, muss geerdet sein (ESD-Armband oder ESD-Schuhe). Der Verpackungstisch sollte eine ableitfähige Oberfläche und einen Erdungsanschluss haben.

Das Prinzip ist klar: Innen- und Außenverpackung müssen als System funktionieren. Die Innenverpackung bietet Ladungsableitung und mechanischen Schutz, die Außenverpackung liefert Abschirmung und Transportschutz. Wird eine Schicht weggelassen oder durch nicht-ESD-fähiges Material ersetzt, bricht der Schutz zusammen.

Für die Lagerung von ESD-empfindlicher Ware gelten zusätzliche Anforderungen. Die relative Luftfeuchte sollte zwischen 30 % und 70 % liegen – zu trockene Luft begünstigt elektrostatische Aufladung erheblich. Regale müssen geerdet oder aus ableitfähigem Material gefertigt sein. Unverpackte ESD-empfindliche Bauteile dürfen nur innerhalb einer EPA (ESD Protected Area) gehandhabt werden.

Die häufigsten Fehler in der Praxis sind erfahrungsgemäß:

• Herkömmliches Klebeband verwenden: Standard-PVC- oder PP-Klebeband erzeugt beim Abrollen Spannungen von mehreren tausend Volt direkt neben dem Bauteil.
• Standard-Luftpolsterfolie als Polsterung: Reguläre Luftpolsterfolie ist hochgradig isolierend und lädt sich triboelektrisch auf.
• Nur antistatischen Beutel ohne Abschirmung nutzen: Ein rosa PE-Beutel ohne metallisierte Schicht schirmt nicht gegen externe Entladungen ab.
• Fehlende Erdung beim Verpacken: Ohne Personenerdung überträgt der Verpackende selbst Ladung auf das Bauteil – noch bevor es in der Verpackung liegt.
• ESD-Verpackung offen lassen: Ein nicht verschlossener Abschirmbeutel bietet keine Abschirmung. Die Schutzhülle muss vollständig geschlossen sein.

Branchen und Anwendungsfelder: Wo ESD-Schutzverpackungen unverzichtbar sind

ESD-Schutzverpackungen sind in jeder Branche relevant, in der elektronische Bauteile gefertigt, transportiert oder gelagert werden. Die Anforderungen variieren jedoch erheblich.

In der Elektronikfertigung und bei EMS-Dienstleistern sind ESD-Schutzverpackungen tägliches Arbeitsmittel. Leiterplatten, ICs, SMD-Bauteile und Baugruppen werden in ESD-Trays bestückt, in Abschirmbeuteln versendet und in ESD-Kartonagen gelagert. Die Stückzahlen sind hoch, die Prozesse automatisiert – hier zählt die exakte Passform der Verpackung für reibungslose Abläufe.

Die Automotive- und Zulieferindustrie verlangt ESD-Schutz für Steuergeräte (ECUs), Sensorik und zunehmend für Komponenten der Elektromobilität. Zusätzlich zu den ESD-Normen gelten hier die Qualitätsanforderungen nach IATF 16949, die eine lückenlose Dokumentation der Verpackungsspezifikation und Rückverfolgbarkeit vorschreiben.

In der Medizintechnik treffen ESD-Anforderungen auf Reinraumbedingungen und die Vorgaben der ISO 13485. Verpackungsmaterialien müssen nicht nur ESD-konform, sondern auch partikelarm, oft sterilisierbar und häufig einzeln verpackt sein. Dieser Kombination aus Anforderungen gerecht zu werden, erfordert präzise abgestimmte Verpackungskonzepte.

Luft- und Raumfahrt sowie Verteidigung setzen die höchsten Empfindlichkeitsklassen an. Hier werden Bauteile mit Zerstörungsschwellen von wenigen Volt verarbeitet. Die Verpackung muss nicht nur schützen, sondern auch extremen Transportbedingungen (Vibration, Temperaturwechsel, Druckveränderungen) standhalten.

Für IT-Hardware und Rechenzentren ist ESD-Schutz beim Versand von Servern, Speichermodulen, Grafikkarten und Ersatzteilen Standard. Die Herausforderung liegt oft in der Kombination aus ESD-Schutz und mechanischer Transportsicherung für schwere Komponenten.

Im E-Commerce für Elektronik muss ESD-Schutz skalierbar sein. Wenn tausende Einzelsendungen pro Tag verpackt werden, brauchen Unternehmen standardisierte, einfach handhabbare ESD-Verpackungslösungen, die den Schutz sicherstellen, ohne den Prozess zu verlangsamen.

Die Region Frankfurt ist als Logistikdrehscheibe und Standort zahlreicher Technologieunternehmen besonders stark von diesem Thema betroffen. Kurze Lieferwege zum Verpackungspartner sind hier ein echter Vorteil, wenn kurzfristig neue Verpackungskonzepte umgesetzt oder Muster geprüft werden müssen. Erfahrungsgemäß schätzen Kunden die Möglichkeit, bei einem regionalen Partner persönlich vorbeizukommen und Lösungen gemeinsam am Bauteil zu entwickeln.

Nachhaltigkeit und ESD-Schutz: Umweltbewusste Lösungen für den Elektronikversand

ESD-Schutz und Nachhaltigkeit stehen auf den ersten Blick in einem Spannungsverhältnis. Leitfähige Additive, metallisierte Schichten und Spezialfolien lassen sich schwerer recyceln als unbehandelte Standardmaterialien. Doch es gibt wirksame Ansätze, dieses Spannungsfeld zu lösen.

📊 Verpackungsabfälle in Deutschland 17,9 Mio. Tonnen Verpackungsabfälle fielen 2023 in Deutschland an – 5,8 % weniger als im Vorjahr. Der Rückgang zeigt, dass Maßnahmen zur Abfallvermeidung greifen. Für Unternehmen im Elektronikversand heißt das: Auch bei Spezialverpackungen lohnt sich der Blick auf materialeffiziente und wiederverwendbare Lösungen. Quelle: Umweltbundesamt

Der wirkungsvollste Hebel für Nachhaltigkeit bei ESD-Verpackungen sind Mehrwegsysteme. ESD-Trays, Boxen und Mehrwegbehälter aus leitfähigem Polypropylen oder Polycarbonat lassen sich hundertfach wiederverwenden. In geschlossenen Kreisläufen – etwa zwischen Zulieferer und Hersteller – rechnen sich die höheren Anschaffungskosten bereits nach wenigen Umläufen. Gleichzeitig reduzieren sie das Abfallaufkommen drastisch.

Ein zweiter Ansatz ist die Materialoptimierung durch maßgeschneiderte Verpackungen. Wer statt einer übergroßen Standardlösung ein exakt auf das Bauteil zugeschnittenes Verpackungskonzept nutzt, spart Material – oft 30 bis 50 % gegenüber der Standardlösung. Das reduziert nicht nur Verpackungsabfall, sondern auch Versandvolumen und Transportkosten.

Bei den Materialinnovationen zeichnen sich Fortschritte ab. Biobasierte Polymere mit integrierten leitfähigen Additiven befinden sich in der Entwicklung. Recyclingfähige ESD-Schäume, die ohne Metallpartikel auskommen, sind bereits verfügbar. Auch bei ESD-Wellpappe steigt die Recyclingquote, da die leitfähigen Beschichtungen zunehmend so formuliert werden, dass sie den Papierrecyclingprozess nicht stören.

Unser Ansatz: Innovation und Nachhaltigkeit sind kein Widerspruch, auch bei Spezialverpackungen nicht. Wer das Verpackungskonzept regelmäßig überprüft und mit dem Verpackungspartner optimiert, findet fast immer Potenzial zur Materialreduktion – ohne Kompromisse beim ESD-Schutz.

Häufige Fragen zu ESD-Schutzverpackungen (FAQ)

Die wichtigsten Fragen, die uns Einkäufer, Logistikverantwortliche und Qualitätsmanager in der Praxis stellen – mit konkreten Antworten.

ESD-Schutzverpackung: Umsetzungs-Checkliste

Phase 1: Anforderungen klären

• [ ] Empfindlichkeitsklasse aller zu versendenden Bauteile ermitteln (HBM/CDM-Werte aus Datenblättern)
• [ ] Branchenspezifische Zusatzanforderungen prüfen (IATF 16949, ISO 13485, Reinraum etc.)
• [ ] Transportstrecke und -bedingungen dokumentieren (Inland, Export, Klimabedingungen)
• [ ] Stückzahlen und Versandfrequenz erfassen (Einzelversand vs. Serienverpackung)

Phase 2: Verpackungskonzept entwickeln

• [ ] Primärverpackung festlegen (leitfähiger Schaum, Tray oder Beutel – je nach Bauteil)
• [ ] Abschirmende Sekundärverpackung auswählen (metallisierter Beutel, ESD-Karton)
• [ ] ESD-konformes Füll- und Polstermaterial spezifizieren
• [ ] ESD-konformes Klebeband und Verschlussmaterial beschaffen
• [ ] Kennzeichnung definieren (ESD-Schutzzeichen, Warnsymbol, kundenspezifische Labels)

Phase 3: Verpackungsprozess absichern

• [ ] Verpackungsplatz ESD-gerecht ausstatten (ableitfähige Oberfläche, Erdungsanschluss)
• [ ] Personenerdung sicherstellen (ESD-Armband oder -Schuhe, regelmäßiger Test)
• [ ] Mitarbeiter schulen – speziell zur Handhabung von ESD-empfindlicher Ware
• [ ] Verpackungsprozess dokumentieren und Prüfprotokolle einführen

Phase 4: Lagerung und Qualitätssicherung

• [ ] Lagerbedingungen prüfen: Luftfeuchte 30–70 %, geerdete Regale
• [ ] Stichprobenartige Widerstandsmessung der eingehenden ESD-Verpackungsmaterialien einführen
• [ ] Lieferantenzertifikate und Datenblätter archivieren
• [ ] Verpackungskonzept regelmäßig mit dem Verpackungspartner überprüfen und optimieren

Tipp: Speichern Sie diese Checkliste als Screenshot!

Fazit: Umfassender Grundlagenartikel, der ESD-Schutzverpackungen als eigenständiges Fachgebiet erschließt – von physikalischen Grundlagen über Materialwahl und Normkonformität bis zur praxisnahen Umsetzung in Versand und Lagerung. Positionierung der Reichard GmbH als kompetenter Lösungspartner mit eigener Produktion und regionalem Service.

ESD-Schutzverpackungen sind keine optionale Vorsichtsmaßnahme, sondern eine technische Notwendigkeit für jeden, der elektronische Bauteile versendet, transportiert oder lagert. Vom physikalischen Grundverständnis über die Materialauswahl und Normkonformität bis zum durchdachten Verpackungsprozess – jeder Aspekt trägt zum Gesamtschutz bei. Die Investition in ein professionelles ESD-Verpackungskonzept zahlt sich durch weniger Reklamationen, höhere Produktqualität und stärkeres Kundenvertrauen aus.

Ihre nächsten Schritte:

1. Führen Sie eine Bestandsaufnahme durch: Welche ESD-empfindlichen Bauteile versenden Sie, und welche Empfindlichkeitsklassen liegen vor?
2. Prüfen Sie Ihre aktuelle Verpackungslösung gegen die Anforderungen der IEC 61340 – insbesondere den Oberflächenwiderstand der verwendeten Materialien.
3. Sprechen Sie mit einem spezialisierten Verpackungspartner über maßgeschneiderte Lösungen, die exakt auf Ihre Bauteile, Stückzahlen und Versandprozesse zugeschnitten sind.
4. Schulen Sie Ihre Mitarbeiter im ESD-gerechten Verpacken – der Prozess ist genauso wichtig wie das Material.

Sie möchten Ihr ESD-Verpackungskonzept überprüfen oder neu entwickeln? Die Reichard GmbH berät Sie persönlich – telefonisch unter +49 (6171) 74 0 71 oder per E-Mail an info@reichard.de.
